Когда речь заходит о безопасности в частном доме, одним из самых важных аспектов является заземление. Мы ежедневно взаимодействуем с электроприборами, освещением и сложной бытовой техникой, что делает вопросы комфорта и удобства неотъемлемо связанными с риском поражения электротоком. Заземление в частном доме — это не просто технический элемент, а жизненно важная часть электросистемы, защищающая вас и ваше имущество от электрических опасностей. В этой статье мы подробно рассмотрим, что такое заземляющая система, какие существуют её виды и схемы, а также как можно установить заземление своими руками.
Виды заземлений
Заземление — это система, которая соединяет электрическую проводку вашего дома с землей, направляя избыточное электричество в грунт, а не через приборы или, что еще хуже, через ваше тело. По сути, заземление предотвращает поражение электрическим током, защищает оборудование от повреждений и снижает риск возникновения пожаров.
Существуют две основные категории заземляющих систем:
Естественные. Эти системы используют существующие в земле проводники с низким сопротивлением, такие как металлические арматурные конструкции железобетонных фундаментов, водопроводные трубы (не пластиковые), и стальные трубы заглубленных металлических конструкций. Такой подход не требует дополнительных материалов и сложных работ, но его эффективность может быть ограниченной.
Искусственные. Эти системы создаются специально для заземления из металлических электродов, которые забиваются в землю. Искусственные системы могут быть выполнены в виде замкнутого контура, часто треугольной формы, или в виде штыревых модульных конструкций, которые собираются без сварки.
Независимо от типа заземляющей системы, она должна быть правильно подключена к электропроводке частного дома. Важно выбрать подходящую схему подключения для обеспечения надежной защиты при утечке тока.
Схемы заземлений
Заземляющие системы состоят из двух ключевых факторов:
- Тип сети — однофазная (230В) или трехфазная (400В) сеть.
- Вариант подключения нулевого проводника — это может быть функциональный (N), защитный или заземляющий (PE), либо комбинированный функциональный и защитный (PEN).
Эти факторы определяют несколько основных схем заземления:
-
TN-C — нейтральный и защитный проводники объединены на протяжении всей системы. Эта схема часто встречается в старых зданиях, но имеет ограничения в плане безопасности.
-
TN-S — нейтральный и защитный проводники разделены на протяжении всей системы. Она считается более безопасной, так как обеспечивает надежное заземление.
-
TN-C-S — комбинированная система, объединяющая элементы TN-C и TN-S. В этой схеме нейтральный и защитный проводники соединены до определенного пункта, после чего они разделяются.
-
TT — источник питания имеет отдельное заземление, а электроустановка — собственное. Такая схема часто используется в сельской местности или в частных домах, где нет доступа к общему заземлению.
-
IT — применяются изолированные проводники для повышения безопасности. Эта схема используется в местах с особыми требованиями к безопасности, таких как медицинские учреждения или лаборатории.
Выбор конкретной схемы зависит от множества факторов, включая местные нормы и правила, доступность ресурсов и требования безопасности. Также важно правильно рассчитать сопротивление грунта, элементов заземляющей системы и параметры контура. Поэтому монтаж заземления своими руками не рекомендуется; данный процесс требует знаний и опыта, которыми располагают только профессионалы.
Монтаж
Схема ТТ является одной из наиболее распространенных для частных домов, поэтому рассмотрим, как организовать заземление на её примере.

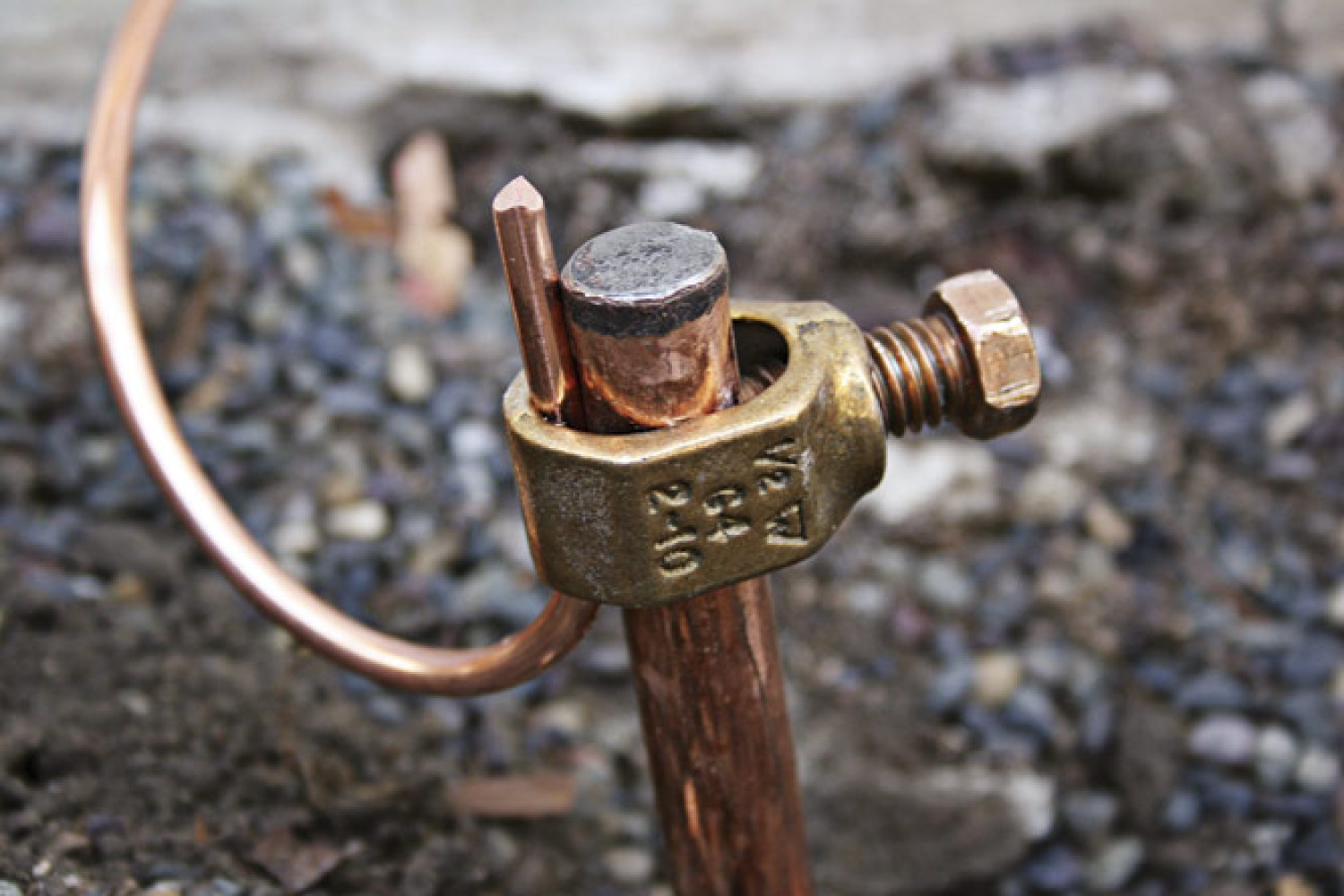

В трехфазной электросети частного дома подключаются четыре провода — три фазы и ноль. Внутри здания устанавливается независимая от подстанции заземляющая система: это может быть штырь, забитый в землю, который соединен с щитком через заземляющую шину. Корпуса электроприборов, таких как стиральные машины, бойлеры, холодильники и другие устройства, также подключаются к этой шине. Важным элементом схемы ТТ является установка устройства защитного отключения (УЗО), которое комбинируется с автоматикой. При достижении предельного уровня тока УЗО отключает электросеть.
Заземляющая система работает следующим образом: при коротком замыкании или утечке тока напряжение с оборудования уходит в контур заземления через кабели, заземляющую шину и штыри, а не через тело человека. Этот контур представляет собой металлический треугольник или овал, закопанный в почву ниже уровня промерзания. Он должен быть устойчив к коррозии и не разрушаться под воздействием влаги. Также предъявляются строгие требования к заземляющим кабелям.
Заземляющий провод является ключевым элементом системы электробезопасности, поэтому к его требованиям предъявляются особые условия для обеспечения надежности и безопасности:
Требования к проводу
Заземляющий провод является ключевым элементом системы электробезопасности, поэтому к его требованиям предъявляются особые условия для обеспечения надежности и безопасности:
- Токоведущая жила: Она должна быть изготовлена из меди (предпочтительно), алюминия или стали, в зависимости от химического состава почвы.
- Изоляция: Должна иметь желто-зеленый цвет.
- Соединение: Соединение заземляющего провода с электроприборами и заземлителем должно быть надежным и защищенным от коррозии. Рекомендуется использовать опрессовку, пайку или болтовые соединения.
- Механическая прочность: Провода должны быть достаточно прочными, чтобы выдерживать физические нагрузки и воздействие окружающей среды.
Важно помнить, что состояние заземляющего провода необходимо регулярно проверять, не реже одного раза в год.
