АСБШнг(А) 3х150
Цена по запросу
АСБШнг(А) 3х150
Популярный
Характеристики
| Количество жил3 жилы | Напряжение6,00 кВ | Сечение150 мм2 |
| Номинальное напряжение6 кВ | ИзоляцияБумага | Материал жилыалюминий |
| Код ОКПтребуется уточнение | Класс пожарной безопасностиП1б.8.2.5.4 | ГОСТГОСТ 18410-73 |
Описание
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 6 кВ номинальной частотой 50 Гц
Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
Для прокладки в шахтах
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Применяются при наличии опасности механических повреждений кабеля
Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
Для прокладки в шахтах
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Применяются при наличии опасности механических повреждений кабеля

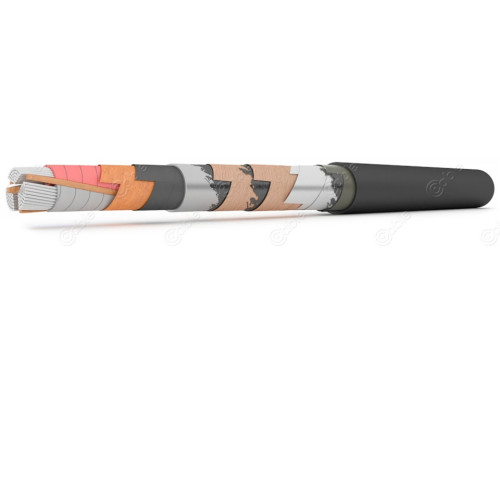

Три алюминиевых токопроводящих жилы с площадью поперечного сечения 150 мм2
Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
Заполнение из бумажных жгутов
Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
Экран из электропроводящей бумаги
Свинцовая оболочка
Подушка:
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум;
- крепированная бумага или кабельная пропитанная;
- битумный состав или битум.
Броня из стальных оцинкованных лент
Наружный покров:
- битумный состав, вязкий подклеивающий состав или битум
- лента поливинилхлоридная, полиэтилентерефталатная или другая равноценная
Защитный шланг из ПВХ пластиката пониженной горючести
Технические характеристики АСБШнг(А) 3х150
Основные характеристики
| Количество жил | 3 жилы |
|---|---|
| Напряжение | 6,00 кВ |
| Сечение | 150 мм2 |
| Номинальное напряжение | 6 кВ |
| Изоляция | Бумага |
| Материал жилы | алюминий |
ГОСТ
| Код ОКП | требуется уточнение |
|---|---|
| Класс пожарной безопасности | П1б.8.2.5.4 |
| ГОСТ | ГОСТ 18410-73 |
Гарантия
| Срок службы | 30 лет |
|---|---|
| Гарантийный срок эксплуатации кабеля | 4,5 лет |
Габариты
| Минимальный диаметр жил (ОЖ) | 12,90 мм |
|---|---|
| Минимальный диаметр жил (МЖ) | 13,70 мм |
| Максимальный диаметр жил (МЖ) | 15,00 мм |
| Максимальный диаметр жил (ОЖ) | 13,80 мм |
| Коэффициент радиус изгиба (одножильные) | 15 |
| Строительная длина | 200,00 м |
Показатели
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
|---|---|
| Индуктивное сопротивление | 0,07 Ом/км |
| Активное сопротивление | 0,21 Ом/км |
| Допустимые токовые нагрузки (на воздухе) | 285,00 Ампер |
| Допустимые токовые нагрузки (на земле) | 275,00 Ампер |
| Допустимый ток односекундного короткого замыкания | 11,88 кА |
| Электрическое сопротивление 1 км жилы при температуре 20 °С (ОЖ) | 0,21 Ом |
| Электрическое сопротивление 1 км жилы при температуре 20 °С (МЖ) | 0,21 Ом |
| Номинальная толщина изоляции | 2,00 мм |
| Минимальная толщина изоляции | 1,72 мм |
| Сопротивление изоляции | 200,00 Мом |
| Температуры нагрева жилы - длительно допустимая | 80/65* |
| Температура нагрева жилы -в режиме перегрузки | 105/90* |
| Температуры нагрева жилы - предельная при коротком замыкании | 200 |
| Минимальная толщина поясной изоляции | 0,95 мм |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
