АПвВГнг(А)-LS 1х400
620.06 ₽
АПвВГнг(А)-LS 1х400
-ls/apvvgng(a)-ls1s_sect_large_b_960x360-500x500.jpg)
Популярный
Характеристики
| Количество жил1 жила | Напряжение0,66 кВ | Сечение400 мм2 |
| Номинальное напряжение1 кВ | ИзоляцияСшитый полиэтилен | Материал жилыалюминий |
| Код ОКП3537817600 | Класс пожарной безопасностиП1б.8.2.2.2 | Срок службы30 лет |
Описание
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
Могут применяться во взрывоопасных зонах классов В1 и В1-а
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
Могут применяться во взрывоопасных зонах классов В1 и В1-а

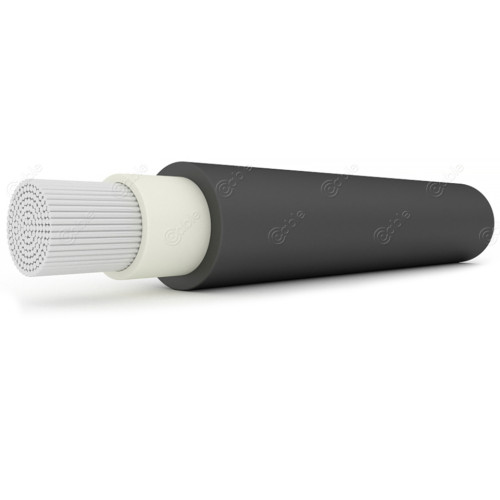

Одна алюминиевая токопроводящая жила с площадью поперечного сечения 400 мм2
Изоляция из сшитого полиэтилена
Заполнение из ПВХ пластиката пониженной пожарной опасности - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
Оболочка из ПВХ пластиката пониженной пожарной опасности
Технические характеристики АПвВГнг(А)-LS 1х400
Основные характеристики
| Количество жил | 1 жила |
|---|---|
| Напряжение | 0,66 кВ |
| Сечение | 400 мм2 |
| Номинальное напряжение | 1 кВ |
| Изоляция | Сшитый полиэтилен |
| Материал жилы | алюминий |
ГОСТ
| Код ОКП | 3537817600 |
|---|---|
| Класс пожарной безопасности | П1б.8.2.2.2 |
Гарантия
| Срок службы | 30 лет |
|---|---|
| Гарантийный срок эксплуатации кабеля | 5 лет |
Габариты
| Коэффициент радиуса изгиба | 7,5 |
|---|---|
| Минимальный диаметр жил (ОЖ) | 21,20 мм |
| Минимальный диаметр жил (МЖ) | 22,30 мм |
| Максимальный диаметр жил (МЖ) | 24,60 мм |
| Максимальный диаметр жил (ОЖ) | 22,20 мм |
| Теоретический вес 1 километра | 1437,41 кг |
| Наружный диаметр кабеля | 33,88 мм |
Показатели
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
|---|---|
| Индуктивное сопротивление | 0,05 Ом/км |
| Допустимые токовые нагрузки (на воздухе) | 682,00 Ампер |
| Допустимые токовые нагрузки (на земле) | 523,00 Ампер |
| Допустимые токовые нагрузки (на воздухе) в перегрузке | 818,40 Ампер |
| Допустимые токовые нагрузки (на земле) в перегрузке | 611,91 Ампер |
| Мощность, в воздухе при напряжении 220В | 150,04 кВт |
| Мощность, в земле при напряжении 220В | 115,06 кВт |
| Мощность, в воздухе при напряжении 380В | 448,35 кВт |
| Мощность, в земле при напряжении 380В | 343,82 кВт |
| Допустимый ток односекундного короткого замыкания | 36,16 кА |
| Электрическое сопротивление 1 км жилы при температуре 20 °С (МЖ) | 0,08 Ом |
| Номинальная толщина изоляции | 2,60 мм |
| Минимальная толщина изоляции | 2,24 мм |
| Сопротивление изоляции | 3,30 Мом |
| Температуры нагрева жилы - длительно допустимая | 90 |
| Температура нагрева жилы -в режиме перегрузки | 130 |
| Температуры нагрева жилы - предельная при коротком замыкании | 250 |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |
