В современном мире технологий кабельная продукция играет ключевую роль в передаче данных, электроэнергии и сигналов. Одним из важных типов кабелей является кабель МКЭШ, который отличается особыми характеристиками и широко применяется в различных отраслях. В этой статье мы рассмотрим основные характеристики кабеля МКЭШ, его области применения и дадим советы по выбору кабельной продукции.
Расшифровка и маркировка МКЭШ
Маркировка кабеля МКЭШ включает буквы и цифры, обозначающие его характеристики:
- М — монтажный;
- К — кабель;
- Э — экранированный;
- Ш — шланг защитный из ПВХ.
Следом указывается количество жил и их сечение в мм². Например, маркировка МКЭШ 7х0,75 означает, что кабель имеет 7 жил с сечением 0,75 мм².
Также могут быть указаны дополнительные параметры, такие как номинальное напряжение, температурный класс и другие характеристики. В таких случаях маркировка может выглядеть, например, как МКЭШв, МКЭШВнг, МКЭШВнг-LS.
Кроме того, на маркировке должны быть указаны товарный знак торговой марки, длина, дата изготовления и соответствие ТУ или ГОСТ. Эта информация наносится на внешнюю оболочку кабеля с помощью печати или тиснения.

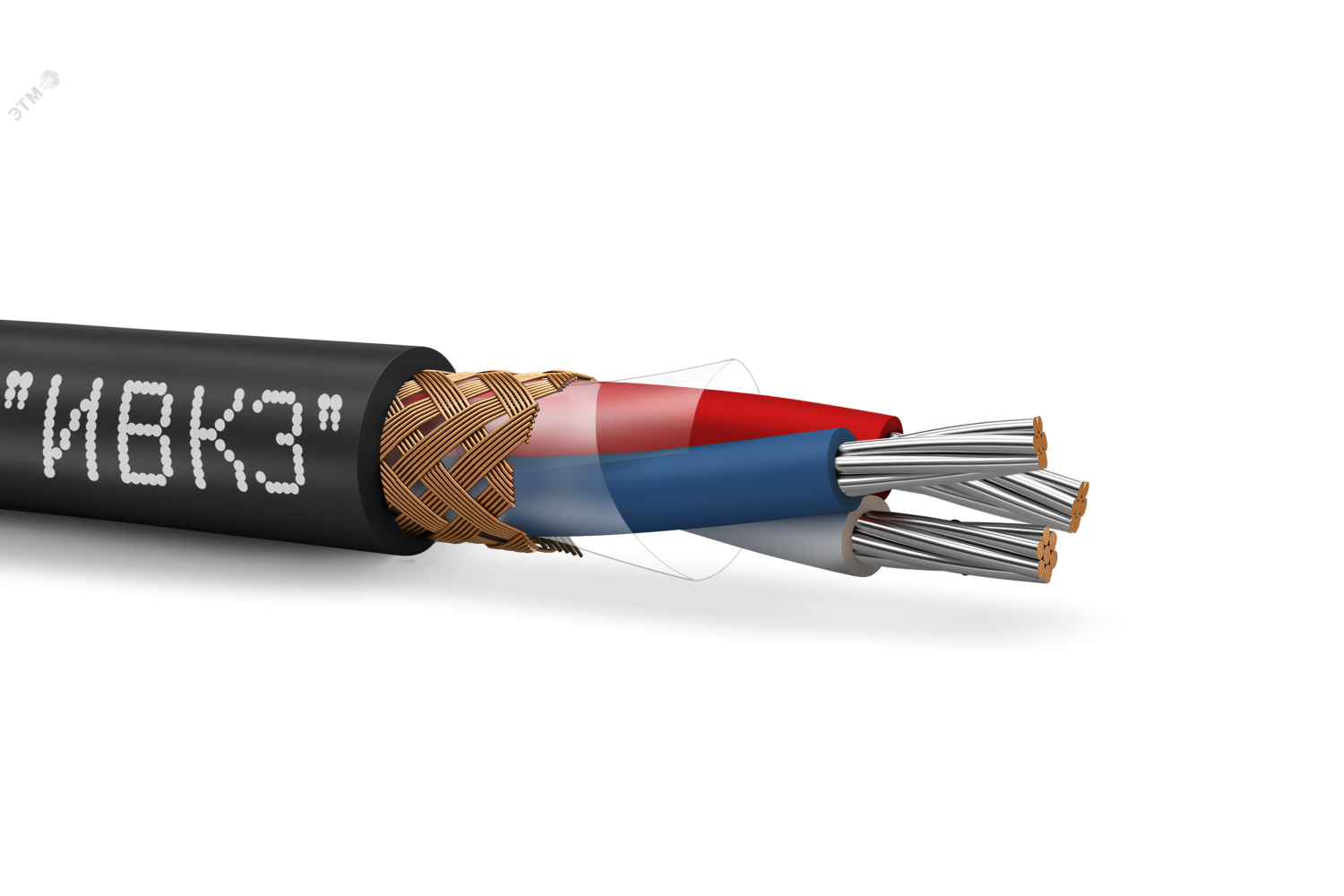

Конструкция кабеля МКЭШ
Кабель МКЭШ обычно состоит из следующих элементов:
-
Медная жила: Основной проводник, по которому передается электрический сигнал. Медь обеспечивает отличную проводимость, поэтому её часто используют для передачи электроэнергии и сигналов. Обычно медная жила имеет многопроволочное строение и покрыта слоем лужения.
-
Изоляция жилы: Каждая медная жила имеет собственный слой изоляции, предотвращающий короткое замыкание между проводниками и обеспечивающий электрическую изоляцию. Этот слой выполнен из ПВХ, что делает его гибким и защищает от повреждений.
-
Экран: Оплетка, которая защищает кабель от электромагнитных помех. Экран может быть выполнен из металлической фольги или медной оплетки, которая окружает изоляцию. В некоторых модификациях МКЭШ экран может отсутствовать (МКШ), что снижает стоимость кабеля.
-
Оболочка: Внешний защитный слой, который защищает внутренние жилы и экран от механических повреждений и воздействия внешних факторов. Обычно оболочка изготовлена из поливинилхлорида (ПВХ).
Технические характеристики МКЭШ
| Номинальное напряжение, т.е. напряжение, при котором провод может нормально функционировать, а изоляция не расплавится. | 500/750B |
| Номинальная частота тока — это то количество синусоидальных колебаний переменного тока в секунду, которое способно выдержать изделие. | 400 Гц |
| Минимально допустимый радиус изгиба при прокладке — это наименьший радиус кривизны, который можно использовать при укладке кабеля без риска повреждения его структуры или ухудшения электрических характеристик. | 3 диаметра кабеля |
Строительная длина — максимально доступная длина целостного отрезка кабеля | 200-450 метров |
Допустимые усилия при протяжке кабеля по трассе прокладки — максимальные механические нагрузки, которые можно применять к кабелю в процессе его укладки или протяжки, не приводя к повреждению структуры кабеля или снижению его электрических характеристик | 50 H/мм2 |
Срок службы | 30 лет |
Температура окружающей среды при эксплуатации кабеля | от -50°С до 50°C |
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°С | 98% |
Минимальная и температура прокладки предварительного подогрева кабеля без предварительного подогрева | -15°C |
Применение кабеля МКЭШ
Кабель МКЭШ предназначен для фиксированного межприборного и внутриблочного соединения различных электрических устройств, таких как электродвигатели, осветительные приборы, радио- и телевизионная аппаратура, системы связи, оборудование атомной и огнеупорной промышленности, машиностроения, строительства и других областей.
Кабель МКЭШ можно прокладывать как внутри помещений, так и на открытом воздухе. Внутри помещений его можно укладывать в кабельных каналах, лотках или открытом виде. На улице его можно размещать на эстакадах, каналах, опорах, а при отсутствии риска механических повреждений — и в земле.
Основные преимущества кабеля МКЭШ
Кабель МКЭШ предлагает надежное решение для монтажа электрических систем благодаря следующим преимуществам:
-
Экранирование от помех: Экранирование защищает от электромагнитных помех, создаваемых внешними источниками, такими как электромагнитные поля и радиочастотные воздействия. Это особенно важно для систем, где стабильность сигнала критична.
-
Защита от электромагнитных полей: Экран также предотвращает создание собственных электромагнитных полей и их взаимное влияние на сигнальные проводники.
-
Стойкость к внешнему воздействию: Оболочка из ПВХ обеспечивает защиту от механических повреждений, влаги и химических веществ, что делает МКЭШ подходящим для установки в различных условиях, включая промышленные и строительные объекты.
-
Монтажная гибкость: Кабель предназначен для удобного монтажа, что позволяет его использовать в разных местах с разными изгибами.
Как правильно подобрать кабель МКЭШ
При выборе кабеля МКЭШ важно учитывать следующие факторы:
-
Назначение: Кабель МКЭШ используется для различных целей, поэтому важно выбрать модель, соответствующую конкретному применению. Например, для передачи сигналов в условиях воздействия внешних электромагнитных полей нужно использовать кабели с экранирующей оболочкой. Для других задач модель МКЭШ может не подойти.
-
Количество жил: Определите, сколько пар или жил требуется, и выберите сечение проводника в соответствии с максимальным током и потенциальными потерями сигнала. Сечение проводника влияет на максимальный ток, который он может передавать. Этот параметр следует выбирать в зависимости от мощности подключаемых электрических устройств.
-
Исполнение кабеля: Кабель МКЭШ выпускается в различных исполнениях. Например, маркировка НГ указывает на то, что кабель не распространяет горение, а маркировка (А) означает повышенный класс пожарной безопасности.
-
Производитель и сертификаты: Покупайте кабель у известных производителей с хорошей репутацией. Убедитесь, что продукция имеет сертификат соответствия требованиям ГОСТ. При покупке или приёмке кабеля проверяйте его внешний вид на наличие повреждений.
Как подключать кабель МКЭШ
Для подключения кабеля МКЭШ используются несколько методов:
-
Пайка: Самый распространённый метод. Концы жил нагреваются до температуры плавления припоя, который заполняет пространство между жилами, обеспечивая надёжный контакт и предотвращая окисление. Оболочка из ПВХ восстанавливается с помощью термоусадочной трубки.
-
Клемники, зажимы и гильзы: Также используются для соединения и подключения кабеля. Правильное использование этих элементов помогает избежать потерь сигнала и обеспечивает его стабильность.
Часто допускаемые ошибки при прокладке кабеля
Прокладка кабеля — ключевой этап при создании сетевых и коммуникационных систем. Ошибки на этом этапе могут негативно сказаться на производительности и функциональности сети. Вот несколько часто встречаемых ошибок:
-
Неправильная оценка количества жил: Обычно для каждого элемента требуется одна жила и экран с заземлением. Например, для подключения 3 элементов следует использовать четырехжильный кабель.
-
Нарушение радиуса изгиба: Слишком резкие изгибы могут повредить кабель и ухудшить его работу. Следите за минимальными радиусами изгиба, указанными производителем.
-
Недостаточная защита от механических повреждений: Кабель может подвергаться механическим воздействиям во время строительных работ или эксплуатации. Обеспечьте защиту кабеля, используя трубы, каналы или другие защитные средства.
-
Несоблюдение правил заземления: Правильное заземление кабелей необходимо для обеспечения безопасности системы и предотвращения электрических помех.
-
Игнорирование стандартов и нормативов: Соблюдение установленных норм и стандартов важно для надежности и безопасности системы. Лучше всего доверить прокладку кабеля профессионалам.
Соблюдение этих рекомендаций и тщательное планирование помогут избежать множества проблем и обеспечат стабильную работу вашей сети.
